La mise en place d’un système d’énergie solaire devrait être simple. Mais lorsque votre batterie ne communique plus avec votre onduleur, tout le système s'arrête.
Cette rupture de communication est plus courante que vous ne le pensez. De nombreux installateurs et propriétaires de systèmes découvrent trop tard que leurs batteries et leurs onduleurs ne sont pas compatibles ou, pire encore, qu'ils sont compatibles mais mal configurés. Le résultat ? Des batteries qui ne se chargent pas correctement, des onduleurs qui ne peuvent pas lire les données d'état de charge et des systèmes qui ne fonctionnent pas correctement ou qui tombent en panne complètement.
La clé pour éviter ces problèmes réside dans la compréhension de la manière dont les systèmes de gestion de batterie (BMS) communiquent avec les onduleurs hybrides. Ce guide vous guidera à travers les bases techniques de la communication BMS-onduleur, le dépannage des erreurs courantes et l'identification des systèmes compatibles, afin que vous puissiez créer une configuration solaire qui fonctionne réellement.
Un système de gestion de batterie agit comme le cerveau de votre batterie. Il surveille les tensions des cellules, les températures, le flux de courant et l’état général de la batterie. Mais voici ce qui échappe à beaucoup de gens : le BMS ne se contente pas de collecter ces données : il doit les partager avec votre onduleur hybride.
Lorsque votre BMS et votre onduleur communiquent correctement, ils travaillent ensemble pour optimiser les cycles de charge, éviter les surcharges ou les décharges profondes et maximiser la durée de vie de la batterie. Sans cette communication, votre onduleur fonctionne à l'aveugle, émettant des hypothèses sur l'état de la batterie qui peuvent entraîner une dégradation prématurée de la batterie ou une panne du système.
Pensez-y comme ceci : votre onduleur est le chef d’orchestre, mais il a besoin d’informations en temps réel provenant du BMS pour savoir quand charger, quand décharger et quelle quantité d’énergie la batterie peut gérer en toute sécurité à un moment donné.
Deux principaux protocoles de communication dominent le marché du stockage d'énergie solaire : CAN (Controller Area Network) et RS485. Comprendre ces protocoles est essentiel pour garantir la compatibilité des onduleurs hybrides.
La communication par bus CAN est née dans l'industrie automobile et est devenue le protocole préféré pour la communication batterie-onduleur. Il offre plusieurs avantages :
Échange de données en temps réel : CAN permet des vitesses de communication de l'ordre de la milliseconde, permettant des mises à jour instantanées sur l'état de la batterie
Communication en boucle fermée : le BMS et l'onduleur peuvent envoyer des données dans les deux sens, créant ainsi un véritable dialogue plutôt qu'une transmission unidirectionnelle.
Fiabilité : les systèmes de bus CAN intègrent la détection et la correction des erreurs
Standardisation : de nombreux fabricants ont adopté les protocoles CAN, améliorant ainsi la compatibilité entre les marques
RS485 représente une norme de communication plus ancienne mais encore largement utilisée. Bien qu'il ne soit pas aussi sophistiqué que CAN, il offre :
Simplicité : plus facile à configurer pour les systèmes de base
Capacité longue distance : peut transmettre des données sur des câbles plus longs
Rentabilité : généralement moins coûteuse à mettre en œuvre
La plupart des onduleurs hybrides hors réseau modernes prennent en charge les deux protocoles, mais la qualité de la mise en œuvre varie. La série AJ NM-ECO , par exemple, comprend deux ports de communication qui prennent en charge les connexions CAN et RS485, offrant ainsi une flexibilité pour différents types de batteries.
La communication en boucle fermée transforme votre système solaire d'un ensemble de pièces en un tout intégré. Voici ce qu'il permet :
Gestion dynamique de la charge : l'onduleur ajuste le courant de charge en fonction des relevés de température en temps réel du BMS. Par temps chaud, il peut réduire le courant pour éviter une surchauffe. Par temps froid, il peut mettre en œuvre un cycle de charge chauffante.
Calculs précis de l'état de charge : au lieu de s'appuyer sur des estimations de tension, l'onduleur reçoit des données précises sur la capacité restante. Cela évite le problème courant des batteries indiquant « pleines » alors qu'elles sont en réalité à 80 %.
Maintenance prédictive : le BMS peut alerter l'onduleur (et vous-même) de l'apparition de problèmes avant qu'ils ne deviennent critiques, comme un déséquilibre de cellules individuelles ou des modèles de température inhabituels.
Même avec du matériel compatible, des échecs de communication se produisent. Voici comment diagnostiquer et résoudre les problèmes les plus courants.
Symptôme : L'onduleur ne reconnaît pas du tout la batterie ou affiche « Batterie non connectée » malgré des connexions physiques appropriées.
Solution : Vérifiez que les deux appareils sont configurés pour le même protocole. Vérifiez le menu des paramètres de votre onduleur : de nombreuses unités sont par défaut sur CAN mais peuvent être commutées sur RS485 via la configuration. De même, certaines unités BMS nécessitent une sélection manuelle du protocole.
De nombreux onduleurs hybrides et unités BMS utilisent des commutateurs DIP (petits commutateurs physiques à l'intérieur de l'unité) pour configurer les paramètres de communication. Ces minuscules commutateurs contrôlent des paramètres critiques tels que :
Sélection du type de batterie (lithium-ion, LiFePO4, plomb-acide)
Protocole de communication (CAN vs RS485)
Configuration de la tension de la batterie (24 V, 48 V)
Paramètres de capacité de la batterie
Erreur courante : les installateurs négligent souvent complètement les commutateurs DIP, les laissant dans des positions par défaut qui ne correspondent pas à leur configuration spécifique.
Comment y remédier : consultez les manuels de votre onduleur et de votre batterie. Documentez les positions actuelles des commutateurs DIP avant d’apporter des modifications. De nombreux fabricants fournissent des tableaux détaillés montrant les positions correctes des commutateurs pour différentes configurations.
Parfois, le problème n’est pas numérique, mais physique.
Vérifiez ces éléments :
Brochage des câbles : CAN et RS485 utilisent des schémas de câblage différents. Utiliser un câble CAN pour une connexion RS485 (ou vice versa) ne fonctionnera pas
Qualité du câble : utilisez des câbles blindés pour les lignes de communication afin d'éviter les interférences électromagnétiques provenant des lignes électriques CA à proximité
Étanchéité des connexions : des connexions desserrées provoquent des échecs de communication intermittents qui peuvent être extrêmement difficiles à diagnostiquer.
Longueur du câble : RS485 peut gérer des trajets plus longs, mais les connexions du bus CAN doivent généralement rester inférieures à 10 mètres
Un micrologiciel de batterie plus récent peut ne pas fonctionner avec un ancien micrologiciel de l'onduleur, ou vice versa. Avant de supposer une incompatibilité matérielle, vérifiez si des mises à jour du micrologiciel sont disponibles pour l'un ou l'autre appareil.
Choisir un fournisseur d’onduleurs solaires hybrides , c’est garantir la compatibilité dès le premier jour. Les batteries AJ Power ont été testées et vérifiées avec de nombreuses marques d'onduleurs. Voici une référence complète de compatibilité :
Marque de l'onduleur | Modèles compatibles | Protocole | Remarques |
|---|---|---|---|
Victron | MultiPlus II, Quattro | PEUT | Excellente intégration via VE.Can |
Growatt | SPF 3000-5000 TL HVM, série MIN | CAN/RS485 | Nécessite la sélection du protocole dans les paramètres |
Deye | SUN-5K-SG03LP1, SUN-12K-SG04LP3 | PEUT | Détection automatique de la batterie |
Bien | GW5048-EM, GW10K-ET | PEUT | Visibilité complète des données BMS |
SMA | Série Île ensoleillée | PEUT | Peut nécessiter une interface supplémentaire |
Arche Solaire | 12K, 15K | CAN/RS485 | Compatibilité native avec LiFePO4 |
Schneider | Conext XW Pro | PEUT | Certifié pour le raccordement au réseau et hors réseau |
Les onduleurs Victron sont connus pour leur gestion sophistiquée de l'énergie. Lorsqu'ils sont associés aux batteries AJ Power, les utilisateurs ont accès à des mesures détaillées de la batterie via l'application VictronConnect, y compris la surveillance de la tension au niveau des cellules et les données historiques de charge/décharge.
Conseil d'installation : utilisez le câble BMS VE.Can vers CAN-bus pour une installation plug-and-play. Configurez les paramètres de la batterie dans le menu de l'onduleur sous « Paramètres de la batterie ».
La série SPF de Growatt offre un excellent rapport qualité-prix pour les applications hors réseau et hybrides. Ces unités détectent automatiquement les batteries AJ Power lors de l'utilisation de la communication CAN, bien que la configuration initiale nécessite de définir le type de batterie sur « Lithium » dans le menu de configuration.
Conseil de configuration : si vous utilisez RS485, vous devrez configurer manuellement les paramètres de capacité et de tension de la batterie.
Les onduleurs Deye ont gagné en popularité grâce à leurs prix compétitifs et leurs performances robustes. La série SUN inclut une détection automatique de la batterie pour de nombreux types de BMS, y compris le protocole d'AJ Power.
Conseil d'installation : après avoir connecté la batterie, redémarrez l'onduleur pour déclencher la séquence de détection automatique.
Au-delà des listes de compatibilité, plusieurs facteurs déterminent si un onduleur hybride fonctionnera bien avec votre configuration spécifique.
La tension de votre batterie doit correspondre aux exigences d'entrée CC de votre onduleur. AJ Power propose des configurations 24 V et 48 V, tandis que la plupart des onduleurs hybrides hors réseau modernes prennent en charge les systèmes 48 V (qui offrent une meilleure efficacité pour les installations plus grandes).
L' AJ NM-ECO-4.2KW Plus fonctionne à 48 V nominal, ce qui le rend adapté aux installations résidentielles de taille moyenne avec plusieurs parcs de batteries.
Le courant de charge maximum de votre onduleur doit correspondre aux spécifications de votre batterie. Une charge trop lente prolonge le temps de sauvegarde en cas de panne ; une charge trop rapide peut réduire la durée de vie de la batterie.
Par exemple, si vous disposez d’un parc de batteries de 200 Ah, un courant de charge de 100 A fournirait un taux de charge relativement rapide (0,5 C), tandis que 50 A serait plus conservateur (0,25 C).
Calculez vos besoins réels en énergie avant de sélectionner un onduleur. Considérer:
Charges de pointe (lorsque plusieurs appareils démarrent simultanément)
Charges continues (consommation électrique de base)
Plans d'expansion futurs
Un onduleur de 4,2 kW gère la plupart des charges résidentielles standard, mais les maisons équipées de chauffage électrique, de pompes de puits ou d'ateliers peuvent avoir besoin de 6 kW ou plus.
Faire parler votre BMS et votre onduleur nécessite une attention aux détails. Suivez ces étapes pour une communication fiable :
Installation physique en premier : montez les deux unités en assurant une ventilation et une protection adéquates contre les éléments. Gardez les câbles de communication séparés du câblage CA haute tension.
Configurez les commutateurs DIP : réglez les commutateurs DIP du BMS et de l'onduleur selon les spécifications du fabricant pour le type et la tension de votre batterie.

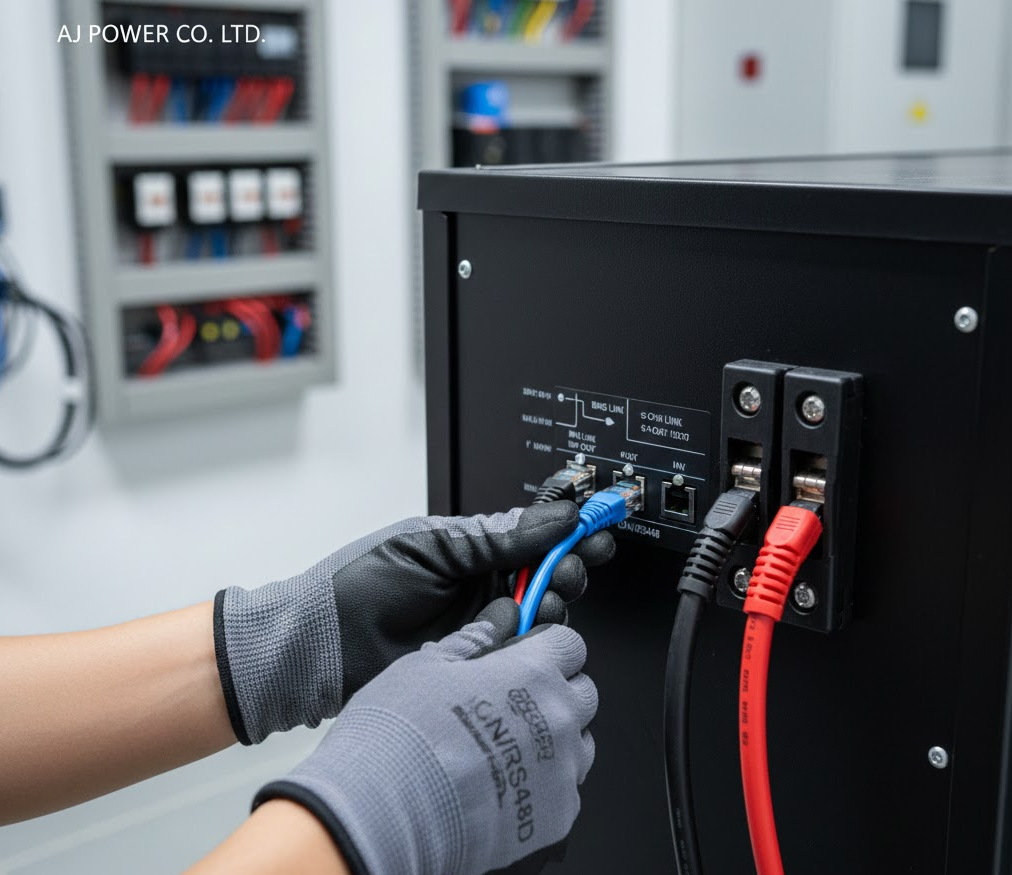

Connectez les câbles de communication : utilisez le type de câble approprié pour le protocole choisi. Fixez fermement les connexions et acheminez les câbles pour éviter les coudes brusques.
Séquence de mise sous tension : certains systèmes nécessitent une séquence de démarrage spécifique. Généralement : le BMS de la batterie d'abord, puis l'onduleur. Consultez votre manuel pour connaître les exigences spécifiques.
Vérifiez la communication : accédez à l'écran ou à l'application de votre onduleur pour confirmer qu'il reçoit les données de la batterie. Vous devriez voir les relevés de tension, de courant, d’état de charge et de température.
Test sous charge : après avoir confirmé la communication, testez le système dans diverses conditions de charge pour garantir un fonctionnement stable.
La technologie évolue rapidement. Lorsque vous sélectionnez des composants aujourd'hui, tenez compte de ces stratégies d'avenir :
Choisissez des onduleurs avec un micrologiciel pouvant être mis à jour : cela vous permet d'ajouter la prise en charge de nouveaux types de batteries sans remplacer le matériel.
Optez pour des normes de communication ouvertes : les protocoles propriétaires vous enferment dans des marques spécifiques. CAN et RS485 offrent une compatibilité plus large.
Envisagez une expansion modulaire : certains fournisseurs d'onduleurs solaires hybrides conçoivent des systèmes qui permettent d'ajouter facilement de la capacité sans recâbler les réseaux de communication.
Documentez votre configuration : prenez des photos des paramètres des commutateurs DIP et enregistrez les fichiers de configuration. A l'avenir, vous (ou le prochain propriétaire) vous remercierez.
Une communication réussie entre BMS et onduleur ne nécessite pas de diplôme d'ingénieur : il suffit d'accorder une attention particulière à la compatibilité, à la configuration appropriée et au dépannage systématique lorsque des problèmes surviennent.
Le marché du stockage d’énergie solaire continue de mûrir, avec une meilleure standardisation et des solutions plug-and-play améliorées. Mais comprendre les principes fondamentaux de la communication entre votre batterie et votre onduleur reste essentiel pour construire des systèmes fiables et efficaces.
Prêt à construire un système solaire avec une communication batterie-onduleur fiable ? Commencez par vérifier la compatibilité des protocoles, puis suivez les directives du fabricant pour la configuration. En cas de doute, contactez le support technique avant de prendre des décisions d'installation irréversibles.
L'investissement dans une bonne communication porte ses fruits en termes de performances du système, de longévité de la batterie et de tranquillité d'esprit.
