Vivre indépendamment du réseau électrique offre un sentiment de liberté et de sécurité que peu d’autres changements de style de vie peuvent égaler. Cependant, le rêve d’indépendance énergétique s’évanouit rapidement si vos lumières clignotent à chaque fois que le réfrigérateur s’allume ou si votre système s’éteint complètement pendant une série de journées nuageuses. Le succès des solutions solaires hors réseau dépend rarement des seuls panneaux solaires ; il repose en grande partie sur le « cœur » et les « poumons » du système : l'onduleur et le parc de batteries.
Concevoir un système robuste nécessite plus que simplement sélectionner des composants avec des fiches techniques impressionnantes. Vous devez vous assurer que ces composants parlent la même langue. La relation entre votre onduleur et votre stockage d’énergie est la poignée de main technique la plus critique de toute la configuration. Si cette connexion est faible ou inadaptée, l’efficacité chute et la durée de vie du matériel se dégrade.
Ce guide présente les principes d'ingénierie essentiels nécessaires pour faire correspondre correctement les onduleurs et les batteries, garantissant que votre maison hors réseau reste alimentée aussi bien lors des tempêtes hivernales que des vagues de chaleur estivales.
Avant de calculer les charges, il est essentiel de comprendre qu’un système hors réseau est un écosystème. Les panneaux solaires génèrent de l'énergie, la batterie solaire la stocke et l'onduleur la convertit en électricité CA utilisable pour vos appareils.
Lorsque ces composants ne sont pas équilibrés, vous créez des goulots d’étranglement. Un onduleur surdimensionné doté d’un petit parc de batteries videra le stockage trop rapidement, provoquant une chute de tension et des coupures potentielles du système. À l’inverse, un parc de batteries massif doté d’un petit panneau solaire peut ne jamais atteindre un état de charge complet, ce qui entraîne une sous-charge chronique et une sulfatation (dans les batteries au plomb) ou une perte de capacité.
La première décision dans la conception du système consiste à sélectionner la tension du système. Ce n’est pas arbitraire ; il dicte l'efficacité de votre système et l'épaisseur du câblage requis. La tension CC nominale de votre onduleur doit correspondre à la tension CC nominale de votre parc de batteries.
Bien que les systèmes 12 V soient courants dans les camping-cars et les petits camping-cars, ils conviennent rarement à une vie résidentielle hors réseau à grande échelle. À mesure que la demande de puissance augmente, une tension plus élevée devient nécessaire pour maintenir le courant électrique (ampérage) gérable.
La puissance (Watts) est égale à la tension (Volts) multipliée par le courant (Ampères). Pour fournir 3 000 watts de puissance à 12 volts, vous avez besoin de 250 ampères de courant. Cela nécessite des câbles aussi épais qu’un pouce pour éviter les risques d’incendie et les pertes d’énergie. Pour fournir ces mêmes 3 000 watts dans un système 48 V, vous n’avez besoin que de 62,5 ampères.
Pour la plupart des solutions solaires hors réseau résidentielles, une architecture 48 V est la référence. Il permet une efficacité haute tension, un câblage en cuivre plus fin (économie d'argent) et une meilleure compatibilité avec les onduleurs modernes de grande capacité.
Utilisez le tableau suivant comme guide général pour faire correspondre la taille du système à la tension :
Consommation d'énergie quotidienne | Tension système recommandée | Exemple d'application |
|---|---|---|
< 1 kWh | 12V | Petite cabine, camping-car, éclairage uniquement |
1 à 3 kWh | 24V | Petit chalet, maison de week-end économe en énergie |
> 3 kWh | 48V | Maison familiale à temps plein, électroménagers lourds |
L’utilisation d’un système 48 V assure également la pérennité de votre configuration. Si vous décidez plus tard d'ajouter plus de panneaux solaires ou de charges lourdes comme une pompe de puits ou des outils d'atelier, un réseau principal de 48 V peut bien mieux gérer l'expansion qu'une configuration à basse tension.
Une fois la tension déterminée, l’étape suivante est la capacité. Quelle quantité d’énergie devez-vous stocker ? Ceci est déterminé par vos « jours d'autonomie », c'est-à-dire le nombre de jours pendant lesquels votre système peut alimenter votre maison sans aucun apport solaire.
La pratique standard pour les systèmes résidentiels suggère de concevoir pour 2 à 3 jours d’autonomie. Si vous vivez dans une région avec de longues tempêtes fréquentes ou une forte couverture nuageuse, vous pouvez viser 4 ou 5 jours.
Vous devez calculer l’autonomie en fonction de votre pire scénario, qui est généralement la production solaire hivernale. En décembre, les jours sont plus courts, l'angle du soleil est plus bas et les jours nuageux sont plus fréquents. Un parc de batteries qui semble suffisant en juillet pourrait vous faire défaut en janvier si vous n'avez pas tenu compte de la récolte réduite.
Pour dimensionner votre banque, suivez cette logique :
Déterminer l'utilisation quotidienne : calculez votre consommation quotidienne totale en wattheures (Wh).
Appliquer le multiplicateur d'autonomie : multipliez l'utilisation quotidienne par les jours d'autonomie souhaités.
Ajuster en fonction de la profondeur de décharge (DoD) : les batteries ne doivent pas être épuisées à 0 %. Les batteries au plomb ne devraient généralement pas descendre en dessous de 50 % de DoD, tandis qu'une batterie solaire au lithium moderne peut atteindre en toute sécurité 80 % ou 90 % de DoD.
Exemple de calcul :
Si votre maison consomme 10 000 Wh (10 kWh) par jour et que vous souhaitez 3 jours d'autonomie avec une batterie Lithium (80 % DoD) :
10 000 Wh x 3 jours = 30 000 Wh (énergie stockée totale requise)
30 000 Wh / 0,80 (DoD) = 37 500 Wh (capacité totale du parc de batteries nécessaire)
Si vous comptez uniquement sur des panneaux solaires pour recharger cette énorme banque, vous devez vous assurer que votre réseau est suffisamment grand pour recharger la batterie tout en alimentant simultanément la maison une fois le soleil revenu.

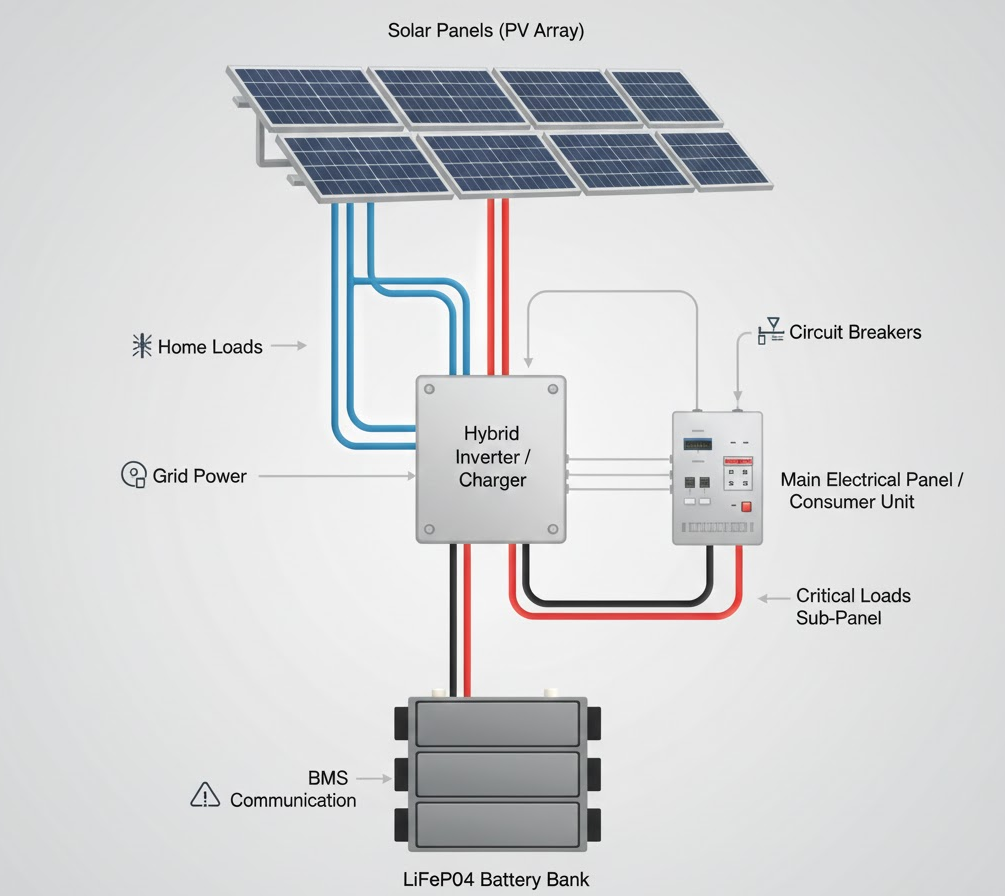

L'architecture de la façon dont vous connectez vos sources de production affecte l'efficacité. Il existe deux manières principales de connecter des panneaux solaires à votre batterie et à votre onduleur : le couplage DC et le couplage AC.
Le couplage CC est le choix traditionnel pour les solutions solaires hors réseau. Dans cette configuration, les panneaux solaires se connectent à un contrôleur de charge, qui régule l'alimentation CC directement dans la batterie. L'onduleur tire ensuite de la batterie pour alimenter les charges CA. Ceci est très efficace pour charger les batteries.
Le couplage CA consiste à connecter un onduleur relié au réseau aux panneaux solaires, qui convertit immédiatement le courant continu en courant alternatif. Cette alimentation CA est envoyée à un onduleur de batterie multimode. Ceci est souvent utilisé lors de la mise à niveau du stockage sur un panneau solaire existant.
Pour une vie purement hors réseau, le couplage CC est généralement supérieur en raison de la simplicité de l’architecture du système et de l’efficacité de la charge. Cependant, le couplage AC a des cas d'utilisation valables, en particulier sur les grandes propriétés où les panneaux sont situés loin du hangar de batterie (le courant alternatif parcourt mieux les longues distances que le courant continu).
Voici une comparaison de leur classement en termes d’efficacité et d’application :
Fonctionnalité | Couplage CC | Couplage CA |
|---|---|---|
Efficacité primaire | Efficacité supérieure pour le chargement de la batterie. | Efficacité accrue pour alimenter directement les charges diurnes. |
Complexité | Architecture plus simple ; plus facile à dépanner. | Plus complexe ; nécessite une synchronisation entre les onduleurs. |
Meilleure application | Cabanes et maisons hors réseau petites à moyennes. | Grands micro-réseaux ou rénovation de systèmes solaires existants. |
Charge solaire | Fonctionne efficacement même avec un réseau plus petit. | Le système peut s'arrêter si la batterie est pleine et les charges sont faibles. |
Lors de la conception d'un système robuste, tenez-vous-en au couplage CC, sauf si vous avez une raison spécifique (comme la distance ou le matériel existant) pour choisir le couplage CA. Il minimise les pertes de conversion, garantissant que chaque précieux photon capturé par vos panneaux finit stocké dans votre batterie solaire..
La dernière pièce du puzzle est l’équilibre entre les taux de charge et de décharge. Votre onduleur aura une puissance de sortie continue maximale, mais vos batteries auront également un courant de décharge maximal.
Si votre onduleur essaie de tirer 10 kW pour démarrer un moteur lourd, mais que votre parc de batteries n'est conçu que pour fournir 5 kW de courant continu, le système se déclenchera ou le système de gestion de la batterie (BMS) s'arrêtera pour protéger les cellules. Vérifiez toujours le « C-rating » ou le courant de décharge maximum de la batterie de votre choix et assurez-vous qu'il dépasse les exigences de surtension de pointe de votre onduleur.
Concevoir un système hors réseau est un exercice d’équilibre. En adaptant correctement votre tension, en calculant l'autonomie pour les jours d'hiver les plus sombres et en choisissant la bonne architecture de couplage, vous passez d'un système qui survit simplement à un système qui prospère.
